Amplificateur Opérationnel Quadruple LP324N

Description

Amplificateur Opérationnel Quadruple LP324N

Description

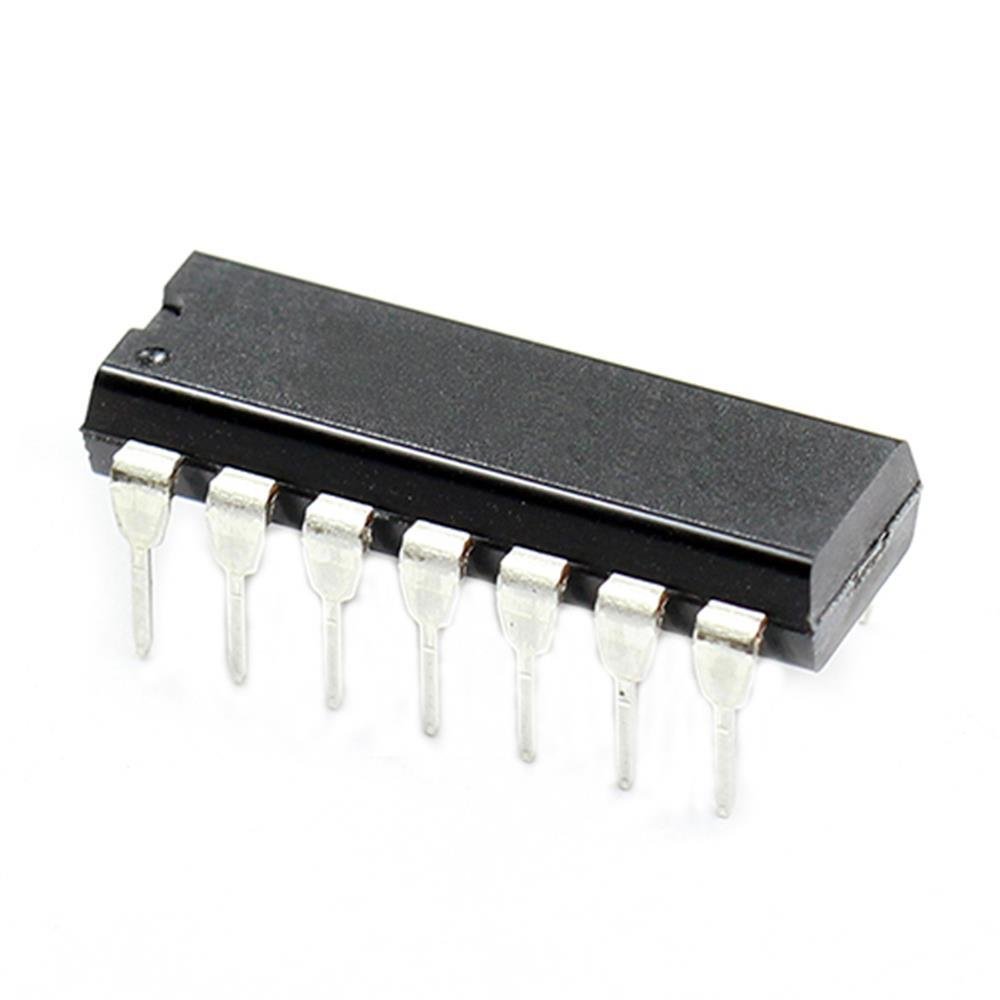

Le **LP324N** est un amplificateur opérationnel quadruple (4 amplis dans un seul boîtier) à **faible consommation d’énergie** et **large plage de tension d’alimentation**. Il est conçu pour fonctionner à partir d’une alimentation simple (à partir de 3V) ou double, ce qui le rend particulièrement adapté aux systèmes alimentés par batterie. Le LP324N combine une faible consommation de courant, une stabilité interne et des performances fiables dans les applications de mesure, de filtrage et de traitement du signal analogique. C’est une version optimisée basse consommation du classique LM324, très utilisée en électronique générale.

Caractéristiques

• Type : Amplificateur opérationnel quadruple
• Boîtier : DIP-14
• Tension d’alimentation : 3V à 32V (simple) ou ±1.5V à ±16V (double)
• Courant de repos typique : 300 µA par amplificateur
• Bande passante : environ 1 MHz
• Slew rate : 0.5 V/µs
• Faible décalage d’entrée et stabilité interne
• Compatible avec alimentation simple
• Sortie pouvant atteindre le niveau du sol (rail-to-ground)

Applications

• Amplificateurs de signal et capteurs
• Filtres actifs et circuits analogiques
• Applications basse consommation et portables
• Instrumentation et mesure
• Traitement de signaux dans les systèmes embarqués
