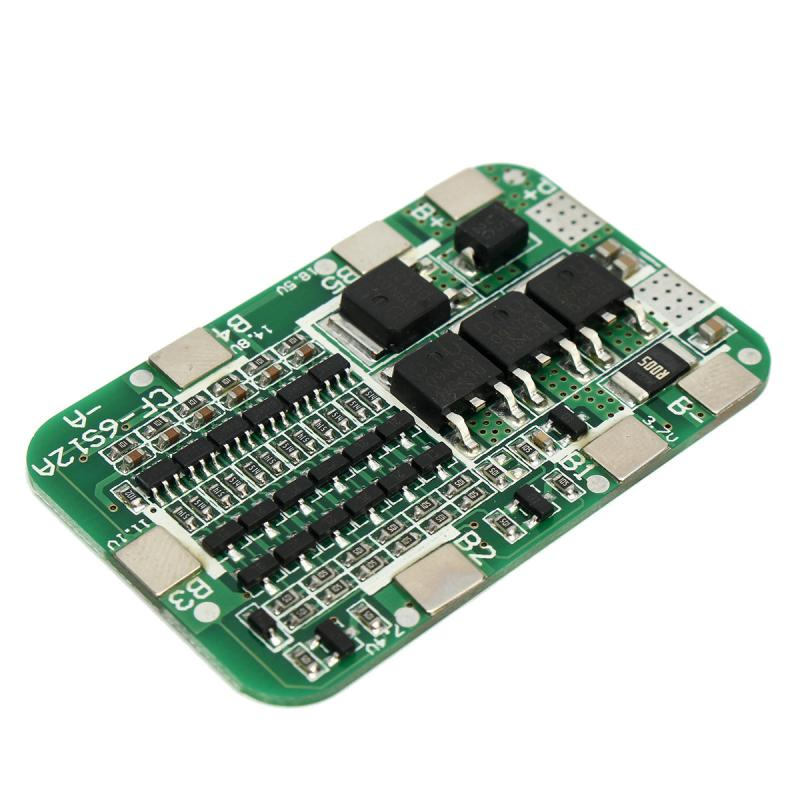

Module BMS 6S 12A – Protection Batterie Li-ion 6 Cellules

Description

Module BMS 6S 12A – Protection Batterie Li-ion 6 Cellules

Description courte :
Module BMS (Battery Management System) 6S 12A conçu pour la protection et la gestion sécurisée de batteries lithium-ion composées de 6 cellules en série (6S). Il assure la protection contre la surcharge, la décharge excessive, les surintensités et les courts-circuits.

Caractéristiques techniques :
– Type : BMS pour batterie Li-ion 6S (22.2V nominal, 25.2V max)
– Courant nominal : 12A
– Tension de charge maximale : 25.2V
– Tension par cellule : 4.2V max
– Protection : surcharge, sous-tension, surintensité, court-circuit
– Équilibrage passif des cellules
– Température de fonctionnement : -40°C à +60°C
– Dimensions : variable selon modèle (environ 60 x 40 mm)

Fonctions de protection :
– Protection contre la surtension (coupe la charge si une cellule dépasse 4.25V)
– Protection contre la sous-tension (coupe la décharge si une cellule descend sous 2.7V)
– Protection contre la surintensité (coupe la sortie si le courant dépasse 12A)
– Protection contre le court-circuit (coupure instantanée)

Branchement typique :
– B- : négatif batterie (borne négative)
– B1, B2, B3, B4, B5 : points entre chaque cellule (intermédiaires)
– B+ : positif batterie (borne positive)
– P- / P+ : sorties vers la charge ou le système
– C- / C+ : sorties vers le chargeur (parfois partagées avec P- / P+)

Applications :
– Packs batterie 6S pour vélos électriques, trottinettes, drones
– Systèmes d’énergie portables
– Projets DIY nécessitant une gestion de batteries Li-ion 6 cellules

Remarques :
– Vérifiez la correspondance exacte des bornes lors du câblage
– Utilisez un chargeur adapté pour batterie 6S (25.2V max)
– Respectez les consignes de sécurité pour batteries Li-ion
