Module Driver ULN2003 pour Moteur Pas à Pas 5V

Description

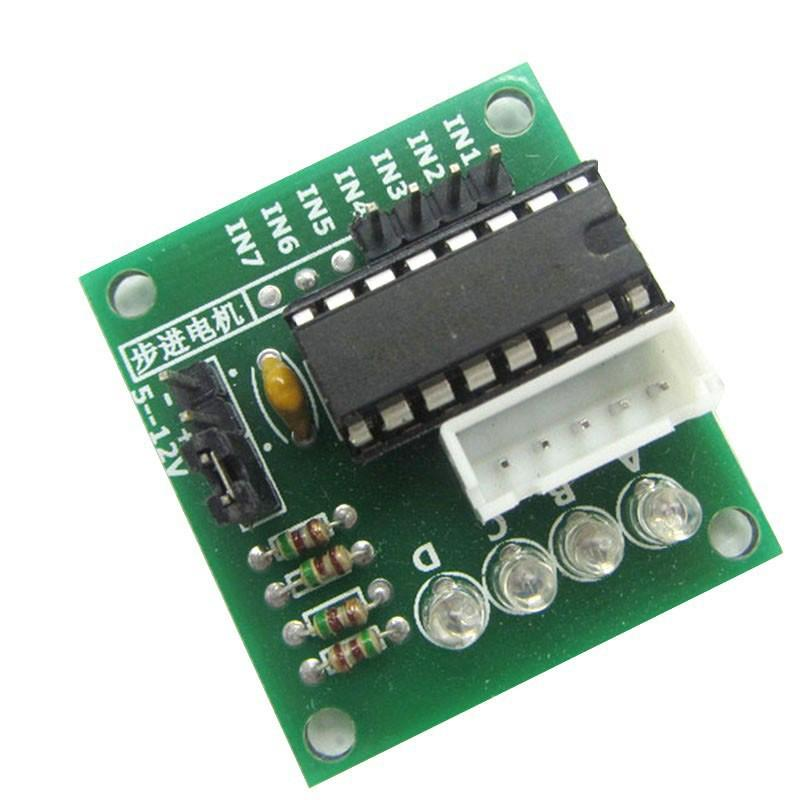

Module Driver ULN2003 pour Moteur Pas à Pas 5V

Le module ULN2003 est un driver basé sur le circuit intégré ULN2003A, conçu pour piloter des moteurs pas à pas unipolaires comme le célèbre moteur 28BYJ-48. Il permet une gestion efficace du courant et du contrôle des phases du moteur. Ce module est couramment utilisé dans des projets Arduino, d’automatisation, de robotique ou d’impression 3D.

✅ Caractéristiques techniques :

• Chipset : ULN2003A
• Tension de fonctionnement : 5V
• Nombre de canaux de sortie : 7 canaux Darlington
• LED d’indication pour chaque phase
• Connecteur adapté au moteur 28BYJ-48
• Dimensions : 35 x 30 mm

Connexion avec Arduino (ex : moteur 28BYJ-48)

Exemple de Code Arduino :

“`cpp
#include

const int stepsPerRevolution = 2048; // Nombre de pas pour une rotation complète
Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11); // Ordre des pins pour le module ULN2003

void setup() {
myStepper.setSpeed(10); // Vitesse en tr/min
Serial.begin(9600);
}

void loop() {
Serial.println(“Rotation horaire”);
myStepper.step(stepsPerRevolution); // Tour complet
delay(1000);

Serial.println(“Rotation antihoraire”);
myStepper.step(-stepsPerRevolution); // Tour complet sens inverse
delay(1000);
}
