TP4056 IC SOP-8 – Contrôleur de Charge Li-Ion

Description

TP4056 IC SOP-8 – Contrôleur de Charge Li-Ion

Description

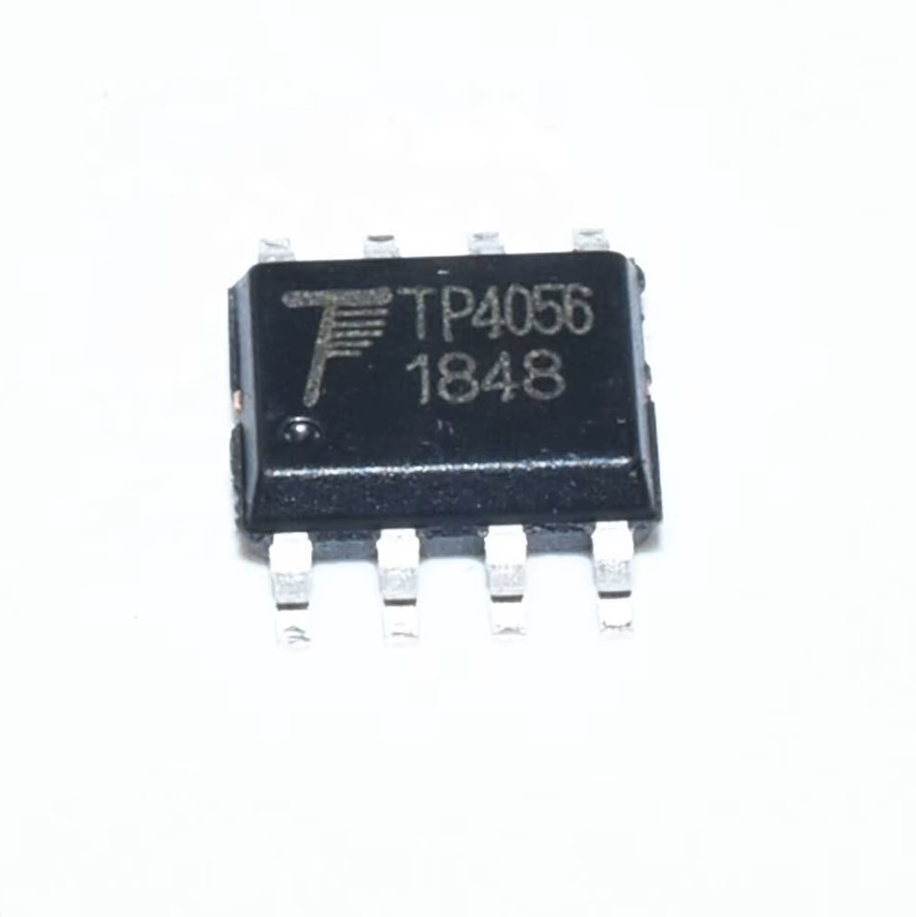

Le TP4056 est un circuit intégré de gestion de charge pour batterie Li-Ion, en boîtier SOP-8 (CMS).
Il offre une solution complète et économique pour la charge de batteries lithium-ion à cellule unique à partir d’une source USB ou d’un adaptateur 5V.
Grâce à sa régulation de courant et de tension intégrée, il assure une charge sûre, efficace et automatique avec coupure à pleine charge.
C’est l’un des composants les plus utilisés dans les modules de charge Li-Ion 18650.

Caractéristiques

• Type : Contrôleur de charge Li-Ion
• Boîtier : SOP-8 (CMS)
• Tension d’alimentation : 4V à 8V
• Tension de charge : 4.2V ±1%
• Courant de charge : jusqu’à 1A (programmable)
• Protection contre la surcharge et la surchauffe
• Indicateur de fin de charge (statut LED)
• Charge automatique en 3 étapes : pré-charge, charge constante, maintien
• Faible courant de veille : < 50 µA

Applications

• Modules de charge pour batterie Li-Ion 18650
• Projets DIY d’alimentation portable
• Powerbanks et dispositifs USB rechargeables
• Cartes électroniques embarquées et systèmes basse tension
• Applications solaires et systèmes IoT à batterie
