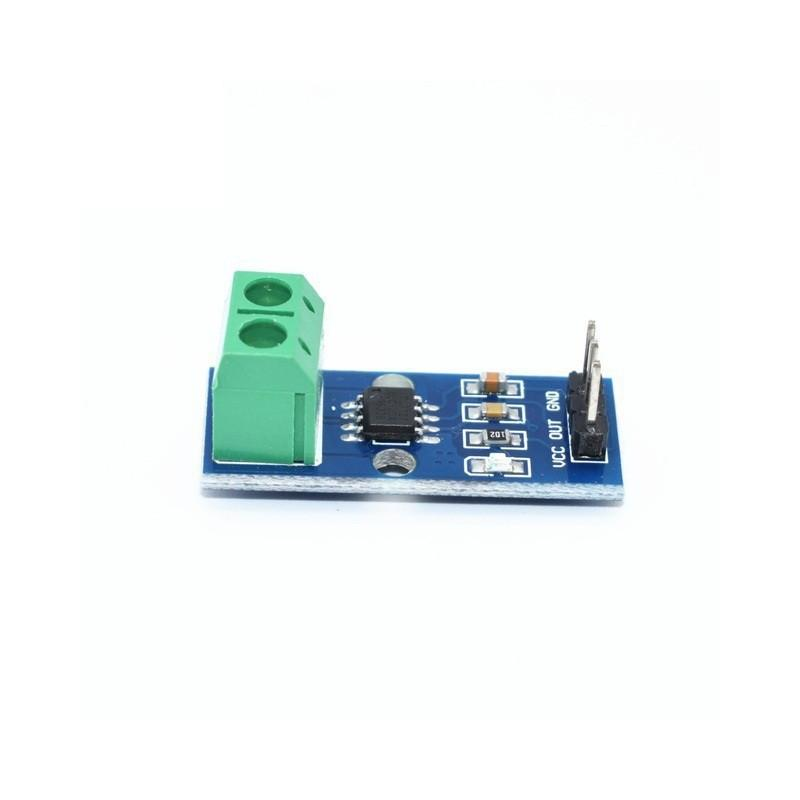

Capteur de Courant 30A ACS712

Description

Capteur de Courant 30A ACS712

Description courte :
Le capteur ACS712 30A permet de mesurer des courants continus ou alternatifs jusqu’à ±30A avec une sortie analogique proportionnelle au courant détecté. Parfait pour la surveillance de charges importantes telles que moteurs, batteries et circuits industriels.

Caractéristiques techniques :
– Plage de mesure : ±30A
– Tension d’alimentation : 5V
– Sortie analogique proportionnelle au courant
– Précision typique : ±1.5%
– Sensibilité : 66 mV/A
– Isolation galvanique entre circuit de mesure et charge
– Interface analogique compatible Arduino et microcontrôleurs
– Dimensions compactes

Connexion avec Arduino :
Connectez la sortie analogique du capteur à une entrée analogique Arduino (ex. A0). Alimentez le capteur en 5V et GND depuis la carte Arduino.

Exemple de code Arduino :

// Mesure courant avec ACS712 30A
const int pinAnalog = A0;
const float tensionRef = 5.0;       // Tension de référence Arduino
const float resolutionADC = 1023.0; // Résolution ADC 10 bits
const float sensibilite = 0.066;    // Sensibilité en V/A pour ACS712 30A

void setup() {
  Serial.begin(9600);
}

void loop() {
  int lectureBrute = analogRead(pinAnalog);
  float tensionSortie = (lectureBrute / resolutionADC) * tensionRef;
  float courant = (tensionSortie - (tensionRef / 2)) / sensibilite; // Courant en ampères
  Serial.print("Courant mesuré : ");
  Serial.print(courant);
  Serial.println(" A");
  delay(1000);
}


Applications :
– Surveillance de courants élevés
– Projets industriels et robotiques
– Protection électrique et domotique
– Mesure et contrôle de consommation électrique
